浪涌電流抑制用PTC熱敏電阻

應用

PTC作為抑制浪涌/突入電流的電阻，可在電路異常時起到過電流保護的功能，廣泛應用于：

◆ 開關電源

◆ 汽車車載充電

◆ 空調使用的變頻電源

◆ 功率逆變器

◆ 熒光燈電源

◆ 伺服電機控制

特點

◆ 超負荷保護，無過熱風險

◆ 封裝熱敏電阻結構，可靠性高

◆ 能夠應對高脈沖電流和功率的多次循環沖擊

◆ 節省空間，自動復位

◆ 能應對高達1000伏的直流電壓

殼體型

結構及尺寸

保護用PTC熱敏電阻

型號及參數

產品型號	最大電壓 V_max(V_AC)	最大直流鏈電壓 V_Lmax(V_DC)	25°C零功率電阻 R₂₅(Ω)	居里溫度 T_C (°C)	熱容量 C_th(J/K)	時間常數 τ_th(s)
MZ93-22R□	280	400	22	135	2.3	150
MZ93-33R□	280	400	33	135	2.3	150
MZ93-56R□	440	620	56	135	2.3	150
MZ93-101R□	560	800	100	135	2.3	150
MZ93-501R□	780	1100	500	140	2.3	150

備注：

1.□代表R₂₅的偏差范圍M:±20%　X:±25%　N:±30%　S:Special

2.若選擇A或B型殼體結構，請參考MZ92D型號系列的規格參數

3.其它規格或參數可以定制

焊接引線型

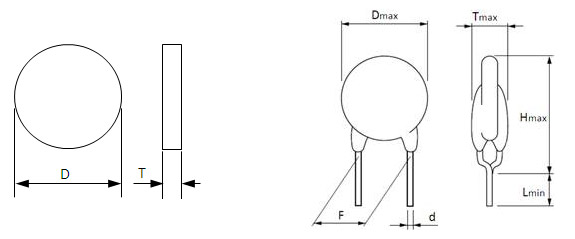

•結構和尺寸

保護用PTC熱敏電阻　　　　

型號和參數

產品型號	最大電壓 V_max(V_AC)	最大直流鏈電壓 V_Lmax(V_DC)	25°C零功率電阻 R₂₅(Ω)	居里溫度 T_C (°C)	熱容量 C_th(J/K)	時間常數 τ_th (s)	尺寸
產品型號	最大電壓 V_max(V_AC)	最大直流鏈電壓 V_Lmax(V_DC)	25°C零功率電阻 R₂₅(Ω)	居里溫度 T_C (°C)	熱容量 C_th(J/K)	時間常數 τ_th (s)	D	H	T
MZ2X209-700□B6#	260	370	70	120	0.4	70	9.0	13.5	7.5
MZ2X209-121□B6#	260	370	120	120	0.6	80	9.0	13.5	7.5
MZ2X209-151□B6#	260	370	150	120	0.6	80	9.0	13.5	7.5
MZ2X212-250□B8#	280	400	25	120	1	100	12.5	16.5	5
MZ2X213-500□B8#	280	400	50	120	1.4	120	13.0	18.0	7.5
MZ2X213-800□B8#	280	400	80	120	1.4	120	13.0	18.0	7.5
MZ2X413-600□C5#	350	500	60	140	1.45	105	13.5	17	7
MZ2X315-560□D4#	440	620	56	130	2.1	100	15.0	19.0	7.5
MZ2X213-121□D4#	440	620	120	120	1.4	120	13.0	18.0	7.5
MZ2X417-600□D4#	440	625	60	140	2.3	120	17	21	7.5
MZ2X413-121□D4#	440	625	120	140	1.45	105	13.5	17	7
MZ2X213-151□D4#	440	620	150	120	1.4	120	13.0	18.0	7.5
MZ2X209-501□D4#	440	620	500	120	0.6	80	9.0	13.5	7.5
MZ2X109-103□D4#	440	620	1100	115	0.6	80	9.0	13.5	7.5
MZ2X417-121□D6#	460	650	120	140	2.3	120	17	21	7.5
MZ2X315-120□D8#	480	680	120	130	2.1	100	15.0	19.0	7.5
MZ2X413-251□D8#	480	680	250	140	1.45	105	13.5	17	7
MZ2X113-501□E6#	560	800	500	115	1.4	120	13.0	18.0	7.5
MZ2X413-501□E6#	560	800	500	140	1.45	105	13.5	17	7
MZ2X417-251□F0#	600	850	250	140	2.3	120	17	21	7.5
MZ2X413-102□F0#	600	850	1000	140	1.45	105	13.5	17	7
MZ2X417-501□G0#	700	1000	500	140	2.3	120	17	21	7.5

備注:

1.□代表R₂₅偏差范圍M:±20%　X:±25%　N:±30%　S:Special

2.#代表內部控制碼

3.腳距F值可選尺寸為5mm,7.5mm,10mm

4.腳長L值可選尺寸為3mm,20mm,25mm,35mm

5.線徑d值可選尺寸為0.6mm,0.8mm,1.0mm.

6.其它規格或參數可以定制

過流保護用PTC熱敏電阻

應用

用于工業電子、消費類電子和電子數據處理等系統中過電流、過電壓和過溫保護

特點

◆ 可實現快速保護，其響應時間短

◆ 去除過載前，PTC讓電路一直處于被保護狀態；過載消除后，PTC自動恢復原始狀態

◆ 不會(huì )造成誤動作，適合用于電源電路及馬達驅動電路的保護

◆ 具有強的耐機械振動性和沖擊

◆ 熱穩定性高

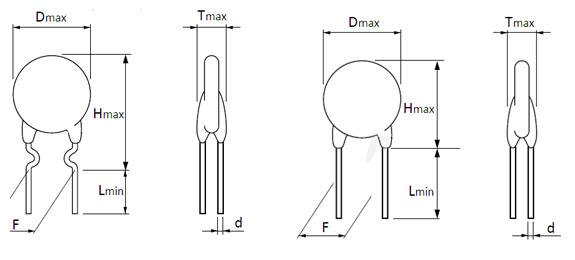

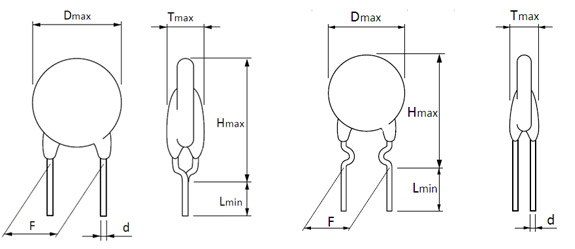

結構和尺寸

保護用PTC熱敏電阻　　　　

型號和參數

芯片系列

產品型號	不動作電流	動作電流	最大電壓	最大電流	25℃零功率電阻	居里溫度	尺寸 (mm)
產品型號	I_N(mA)	I_T(mA)	V_max(V)	I_max(A)	R₂₅(Ω)	T_C(℃)	D	T
MZ2DX2S0720-100□#	80	230	60	2	10	120	7.7	2
MZ2DX0S0720-200□#	90	280	60	3	20	100	7.7	2
MZ2DX3S0825-500□#	50	130	230	1.2	50	130	5	2.5
MZ2DX2S0825-650□#	55	110	230	1	65	120	8	2.5
MZ2DX3S0825-650□#	55	130	230	2	65	130	8	2.5
MZ2DX3S0825-350□#	80	180	230	1	35	130	6	2.5
MZ2DX3S0825-250□#	125	250	230	1	25	130	8	2.5

引線包封型,最大電壓30-32V

產品型號	不動作電流	動作電流	最大電壓	最大電流	25℃零功率電阻	居里溫度	尺寸
產品型號	I_N(mA)	I_T(mA)	V_max(V)	I_max (A)	R₂₅ (Ω)	T_C(℃)	D	H	T
MZ2LP8S07-470□#	55	115	32	1.5	47	80	7.5	11.0	4.0
MZ2LP8S07-330□#	60	135	32	1.5	33	80	7.5	11.0	4.0
MZ2LP8S07-220□#	75	160	32	1.5	22	80	7.5	11.0	4.0
MZ2LP8S07-150□#	100	195	32	1.5	15	80	7.5	11.0	4.0
MZ2LX2S04-130□#	120	240	30	0.7	13	120	4.0	7.5	3.5
MZ2LP8S07-5R0□#	160	320	30	1	5	80	7.5	11.0	5.0
MZ2LX2S07-4R6□#	250	500	30	1	4.6	120	6.8	10.0	3.5
MZ2LX4S05-6R0□#	270	405	30	2.5	6	140	5.0	10.0	4.0
MZ2LX4S07-5R0□#	320	480	30	3.5	5	140	7.0	12.0	4.0
MZ2LX2S09-1R8□#	450	900	30	3	1.8	120	9.0	12.5	3.5
MZ2LX4S08-1R9□#	540	810	30	6	1.9	140	8.5	13.5	4.0
MZ2LX4S10-1R7□#	610	915	30	7	1.7	140	10.5	15.5	4.0
MZ2LX4S10-1R3□#	700	1050	30	8	1.3	140	10.5	15.5	4.0
MZ2LX2S13-0R8□#	850	1700	30	5.5	0.8	120	13.5	17.0	3.5
MZ2LX4S12-0R9□#	920	1380	30	11	0.9	140	12.5	17.5	4.0
MZ2LX4S16-0R7□#	1170	1755	30	13.5	0.7	140	16.5	21.5	4.0
MZ2LX2S17-0R45□#	1300	2600	30	8	0.45	120	17.5	21.0	3.5
MZ2LX4S16-0R5□#	1390	2085	30	16	0.5	140	16.5	21.5	4.0
MZ2LX2S22-0R3□#	1800	3600	30	10	0.3	120	22.0	25.5	3.5
MZ2LX4S20-0R3□#	2050	3075	30	23	0.3	140	20.5	25.5	4.0

引線包封型,最大電壓80V

產品型號	不動作電流	動作電流	最大電壓	最大電流	25℃零功率電阻	居里溫度	尺寸
產品型號	I_N(mA)	I_T(mA)	(V)	(A)	R₂₅ (Ω)	T_C(℃)	D	H	T
MZ2LP8S04-550□#	30	60	80	0.7	55	80	4.0	7.5	3.5
MZ2LX2S04-550□#	50	100	80	0.7	55	120	4.0	7.5	3.5
MZ2LP8S07-250□#	50	110	80	1	25	80	6.5	10.0	3.5
MZ2LX2S05-550□#	62	115	80	0.7	55	120	5.5	8.5	4.5
MZ2LX3S04-620□#	85	130	80	0.7	62	130	4.0	7.5	3.5
MZ2LX2S06-250□#	85	170	80	1	25	120	6.5	10.0	3.5
MZ2LP8S09-9R4□#	90	180	80	3	9.4	80	9.0	12.5	3.5
MZ2LP8S11-5R6□#	130	260	80	4.3	5.6	80	11.0	14.5	3.5
MZ2LX3S06-200□#	150	240	80	1	20	130	6.5	10.0	3.5
MZ2LX2S09-9R4□#	150	300	80	3	9.4	120	9.0	12.5	3.5
MZ2LP8S13-3R7□#	170	350	80	5.5	3.7	80	13.5	17.0	3.5
MZ2LX3S09-8R0□#	250	380	80	3	8	130	9.0	12.5	3.5
MZ2LX2S11-5R6□#	250	500	80	4.3	5.6	120	11.0	14.5	3.5
MZ2LX3S11-4R9□#	320	500	80	4.3	4.9	130	11.0	14.5	3.5
MZ2LX2S13-3R7□#	320	640	80	5.5	3.7	120	13.5	17.0	3.5
MZ2LX2S17-2R3□#	450	900	80	8	2.3	120	17.5	21.0	3.5
MZ2LX3S17-2R2□#	700	1100	80	8	2.2	130	17.5	21.0	3.5
MZ2LX2S22-1R65□#	700	1400	80	10	1.65	120	22.0	25.5	3.5
MZ2LX3S22-1R2□#	1000	1500	80	10	1.2	130	22.0	25.5	3.5

引線包封型,最大電壓145-160V

產品型號	不動作電流	動作電流	最大電壓	最大電流	25℃零功率電阻	居里溫度	尺寸 (mm)
產品型號	I_N(mA)	I_T(mA)	(V)	(A)	R₂₅ (Ω)	T_C(℃)	D	H	T
MZ2LX4S05-241□#	47	70	145	0.2	240	140	5.0	10.0	5.0
MZ2LX4S05-101□#	65	100	145	0.3	100	140	5.0	10.0	5.0
MZ2LX4S05-400□#	110	165	145	0.5	40	140	5.0	10.0	5.0
MZ2LX2S07-330□#	130	200	145	0.5	33	120	7.5	11.0	6.0
MZ2LX2S09-220□#	180	280	145	1	22	120	9.5	13.0	6.0
MZ2LX2S11-150□#	220	345	145	1	15	120	11.5	15.0	6.0
MZ2LX2S13-100□#	290	440	145	1	10	120	13.0	16.5	6.0
MZ2LX4S10-6R8□#	320	480	145	3	6.8	140	10.5	15.5	5.0
MZ2LX4S10-5R3□#	360	540	145	3.5	5.3	140	10.5	15.5	5.0
MZ2LX2S17-5R6□#	440	670	145	2	5.6	120	17.0	20.5	6.0
MZ2LX4S16-2R9□#	600	900	145	7.2	2.9	140	16.5	21.5	5.0
MZ2LX4S16-2R1□#	710	1070	145	8.5	2.1	140	16.5	21.5	5.0
MZ2LX4S20-1R7□#	880	1320	145	11	1.7	140	20.5	25.5	5.0
MZ2LX4S20-1R3□#	1000	1500	145	13	1.3	140	20.5	26.0	5.0
MZ2LX6S04-151□#	35	70	160	0.2	150	160	4.0	7.5	5.0
MZ2LX6S06-700□#	70	140	160	0.4	70	160	6.5	10.0	5.0
MZ2LX6S09-250□#	125	500	160	1	25	160	9.0	12.5	5.0
MZ2LX6S11-150□#	180	360	160	1.5	15	160	11.0	14.5	5.0
MZ2LX6S13-100□#	250	500	160	2.2	10	160	13.5	17.0	5.0
MZ2LX6S17-6R0□#	400	800	160	4.1	6	160	17.5	21.0	5.0
MZ2LX6S22-3R7□#	525	1050	160	7	3.7	160	22.0	25.5	5.0

引線包封型,最大電壓265V

產品型號	不動作電流	動作電流	最大電壓	最大電流	25℃零功率電阻	居里溫度	尺寸
產品型號	I_N(mA)	I_T(mA)	(V)	(A)	R₂₅ (Ω)	T_C(℃)	D	H	T
MZ2LX4S05-302□#	11	17	265	0.08	3000	140	5.0	8.5	5.5
MZ2LP8S04-151□#	15	40	265	0.2	150	80	4.0	7.5	5.0
MZ2LX2S04-151□#	30	60	265	0.2	150	120	4.0	7.5	5.0
MZ2LP8S06-700□#	30	70	265	0.4	70	80	6.5	10.0	5.0
MZ2LX2S06-121□#	47	75	265	0.4	120	120	6.5	10.0	5.0
MZ2LX3S04-161□#	55	90	265	0.2	160	130	4.0	7.5	5.0
MZ2LX2S06-700□#	55	110	265	0.4	70	120	6.5	10.0	5.0
MZ2LX2S09-650□#	55	110	265	1	65	120	9.0	12.5	5.0
MZ2LX2S09-550□#	60	125	265	1	55	120	9.0	12.5	5.0
MZ2LP8S09-250□#	60	130	265	1	25	80	9.0	12.5	5.0
MZ2LX2S06-820□#	75	125	265	0.5	82	120	6.5	10.0	5.0
MZ2LX2S09-350□#	80	160	265	1	35	120	9.0	12.5	5.0
MZ2LP8S11-150□#	90	180	265	1.5	15	80	11.0	14.5	5.0
MZ2LX3S06-500□#	100	150	265	0.4	50	130	6.5	10.0	5.0
MZ2LX2S09-250□#	100	200	265	1	25	120	9.0	12.5	5.0
MZ2LP8S13-100□#	110	230	265	2.2	10	80	13.5	17.0	5.0
MZ2LX2S10-390□#	130	210	265	1.2	39	120	10.0	13.5	5.0
MZ2LX2S11-150□#	140	280	265	1.5	15	120	11.0	14.5	5.0
MZ2LP8S17-6R0□#	170	350	265	4.1	6	80	17.5	21.5	5.0
MZ2LX3S11-130□#	200	320	265	1.5	13	130	11.0	14.5	5.0
MZ2LX2S13-100□#	200	400	265	2.2	10	120	13.5	17.0	5.0
MZ2LX3S13-9R0□#	330	500	265	2.2	9	130	13.5	17.0	5.0
MZ2LX2S17-6R0□#	330	660	265	4.1	6	120	17.5	21.5	5.0
MZ2LX3S17-5R0□#	450	680	265	4.1	5	130	17.5	21.5	5.0
MZ2LX2S22-3R7□#	460	920	265	7	3.7	120	22.0	26.0	5.0
MZ2LX3S22-3R5□#	650	980	265	7	3.5	130	22.0	26.0	5.0
MZ2LX4S20-2R8□#	700	1050	265	5.5	2.8	140	20.5	26.0	5.5
MZ2LX4S20-2R1□#	800	1200	265	5.5	2.1	140	20.5	26.0	5.5

引線包封型,最大電壓420-1000V

產品型號	不動作電流	動作電流	最大電壓	最大電流	25℃零功率電阻	居里溫度	尺寸
產品型號	I_N(mA)	I_T(mA)	(V)	(A)	R₂₅ (Ω)	T_C(℃)	D	H	T
MZ2LX2S06-601□#	21	39	420	0.2	600	120	6.5	10.0	5.0
MZ2LX1S06-152□#	12	24	550	0.1	1500	115	6.5	10.0	5.0
MZ2LX1S06-122□#	15	30	550	0.1	1200	115	6.5	10.0	5.0
MZ2LX0S05-162□#	10	20	600	0.5	1600	100	5.0	10.0	4.5
MZ2LX0S10-400□#	10	50	600	0.5	400	100	10.0	15.0	6..5
MZ2LX0S07-102□#	10	25	1000	0.5	1000	100	7.0	12.0	5.0
