PTC溫度傳感器
◆ 通過引線顏色區分動作溫度
應用
用于對電機繞組、晶體管、可控硅等重要器件和機械重要部位的超溫保護:
◆ 極限溫度檢測
◆ 電動馬達
◆ 機械工程
◆ 重型電機
特點
◆ 體積小,響應速度快
◆ 通過引線顏色區分動作溫度
結構和尺寸

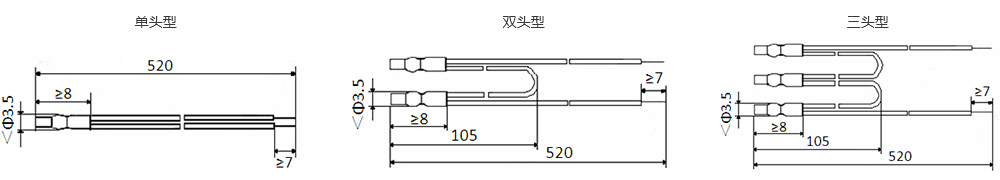

■ 引線型PTC傳感器

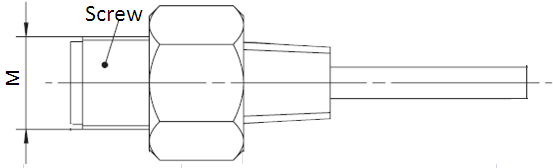

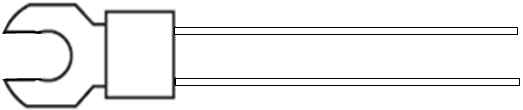

■ 固定型PTC傳感器
引線型PTC傳感器參數
項目 |
單頭 |
雙頭 |
三頭 |
|
最大工作電壓 |
Vmax |
32V |
32V |
32V |
額定動作溫度 |
TR |
60℃~180℃ |
60℃~180℃ |
60℃~180℃ |
動作溫度偏差范圍 |
|
±5℃ |
±5℃ |
±5℃ |
動作溫度的重復性 |
△TR |
±0.5℃ |
±0.5℃ |
±0.5℃ |
25℃零功率電阻值 |
R25 |
≤100Ω |
≤200Ω |
≤300Ω |
在TR-5℃的電阻值 |
RTR-5 |
≤550Ω |
≤1100Ω |
≤1650Ω |
在TR+5℃的電阻值 |
RTR+5 |
≥1330Ω |
≥2660Ω |
≥3990Ω |
在TR+15℃的電阻值 |
RTR+15 |
≥4kΩ |
≥8kΩ |
≥12kΩ |
熱響應時間 |
ts |
≤5s |
≤5s |
≤5s |
絕緣電壓 |
|
2.5kV |
2.5kV |
2.5kV |
最大工作溫度 |
|
200℃ |
200℃ |
200℃ |
存儲溫度 |
|
-25~160℃ |
-25~160℃ |
-25~160℃ |
引線顏色對應的動作溫度
TR(℃) |
單頭 |
雙頭 |
三頭 |
60 |
白色-灰色 |
白色-黃色-灰色 |
白色-黃色-黃色-灰色 |
70 |
白色-棕色 |
白色-黃色-棕色 |
白色-黃色-黃色-棕色 |
80 |
白色-白色 |
白色-黃色-白色 |
白色-黃色-黃色-白色 |
90 |
綠色-綠色 |
綠色-黃色-綠色 |
綠色-黃色-黃色-綠色 |
100 |
紅色-紅色 |
紅色-黃色-紅色 |
紅色-黃色-黃色-紅色 |
105 |
藍色-灰色 |
藍色-黃色-灰色 |
藍色-黃色-黃色-灰色 |
110 |
棕色-棕色 |
棕色-黃色-棕色 |
棕色-黃色-黃色-棕色 |
115 |
藍色-綠色 |
藍色-黃色-綠色 |
藍色-黃色-黃色-綠色 |
120 |
灰色-灰色 |
灰色-黃色-灰色 |
灰色-黃色-黃色-灰色 |
125 |
紅色-綠色 |
紅色-黃色-綠色 |
紅色-黃色-黃色-綠色 |
130 |
藍色-藍色 |
藍色-黃色-藍色 |
藍色-黃色-黃色-藍色 |
135 |
紅色-黑色 |
紅色-黃色-黑色 |
紅色-黃色-黃色-黑色 |
140 |
白色-藍色 |
白色-黃色-藍色 |
白色-黃色-黃色-藍色 |
145 |
白色-黑色 |
白色-黃色-黑色 |
白色-黃色-黃色-黑色 |
150 |
黑色-黑色 |
黑色-黃色-黑色 |
黑色-黃色-黃色-黑色 |
155 |
藍色-黑色 |
藍色-黃色-黑色 |
藍色-黃色-黃色-黑色 |
160 |
藍色-紅色 |
藍色-黃色-紅色 |
藍色-黃色-黃色-紅色 |
165 |
藍色-棕色 |
藍色-黃色-棕色 |
藍色-黃色-黃色-棕色 |
170 |
白色-綠色 |
白色-黃色-綠色 |
白色-黃色-黃色-綠色 |
180 |
紅色-白色 |
紅色-黃色-白色 |
紅色-黃色-黃色-白色 |

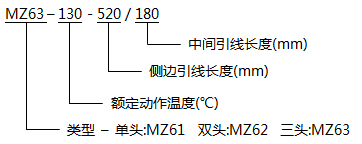

型號格式
